myoldmac.net - Mac 68k F.A.Q.
Die ersten Knubbel - Macintosh 1984 - 128k - 512k - Plus



Tasten Symbole: Apfel/Befehl = ; Wahl = ; Umschalt = ; Control =


Wer braucht denn eine Festplatte?

Die ersten Macintoshs haben keine eingebaute Festplatte, man arbeitet hier nur Disketten. Somit ist auch das Betriebssystem auf einer Bootdiskette, ohne die der Mac nur mit grauem Bildschirm und einem Disketten/Fragezeichen Symbol startet. Der Mac 128 braucht das System Version 1.1 bis 3.3. , der 512k braucht das System Version 1.1 bis 4.1. - Teile des Systems sind in den ROMs auf dem Motherboard. Der Macintosh Plus startet mit System Version 3.2 bis 7.5.5. Ich habe einen MacPlus mit 4 MB RAM der problemlos mit dem MacOS 7.5.5. arbeitet.

Am Macintosh Plus kann man aber auch SCSI Platte anschließen, was das Arbeiten mit dem MacPlus sehr vereinfacht - es gibt sie ab 20 MB aufwärts. Auch können Sie sich ein externes 800k Laufwerk oder ein SuperDrive besorgen, mit dem Sie 1,4 MB, 800k und 400k Disketten lesen können, sofern vom Betriebssystem unterstützt (ab System 7.0). Damit entfällt das lästige Diskettentauschen. Wenn Sie nur das interne Laufwerk haben, müssen Sie häufig die Programmdiskette und die Systemdiskette tauschen, da der Mac immer mal wieder auf Systemdateien zurückgreifen muss.

Wieso mehr ausgeben...

Hier eine alte Werbeanzeige für Ehman Festplatten von Pandasoft Berlin - ca 1986.

Das waren noch Zeiten als man für eine 100 Mb Festplatte noch ca 3000 DM hinblättern mußte.

Nur sehr wenige Firmen boten solche Festplatten an, die ersten waren wohl die "Winchester" Festplatten aus den USA, sie sind heute sehr selten, sie waren damals einfach unerschwinglich teuer.

Apple brachte selber auch eine eigene externe Festplatte heraus, in solidem Gehäuse mit Apfel drauf. Das Model hieß Apple 20 SC.

Nach oben.


Bildquelle: www.macgalerie.de

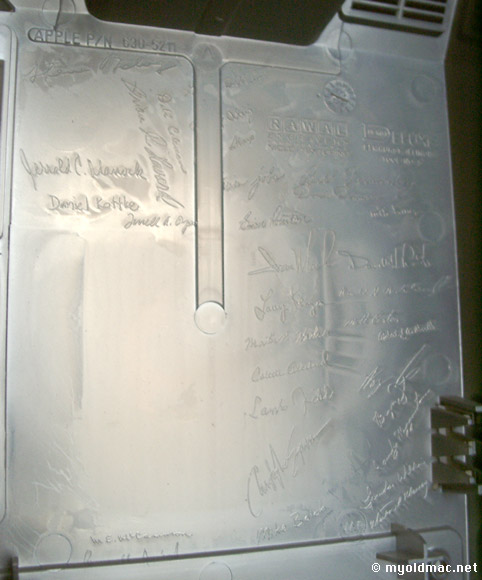

Die Unterschriften im Mac 1984 und MacPlus [1]

Es gab verschiedene Versionen „Signed Macs“

Der Mac1984 war auf 10.000 Stück limitiert, davon gingen damals etwa 6000-7000 mit persönlicher Widmung, eingraviert ins Gehäuse, an jeden Mitarbeiter bei Apple. Bei Dan Kottke's Mac, vorne neben dem Laufwerksschlitz stand drauf: Dan Kottke Das war mit Schreibschrift ins Gehäuse eingraviert und mit silberner Farbe ausgelegt, damit man es besser lesen konnte. Steve Jobs selbst hatte damals die Idee (sagt man, obwohl ich das nicht ganz glauben mag, da er damals nie als sehr spendabel galt) jedem Mitarbeiter einen persönlich mit Namen signierten Mac 1984 zu schenken. Vor Jahren war mal einer (nicht der von Kottke) bei eBay in USA zu haben. Er erreichte einen Preis über 1200 Dollar (reine Erinnerung, keine Garantie).



Es gab beim MacPlus ebenfalls die Idee den Rechner zu signieren. Dazu durfte jeder maßgeblich an der Entwicklung beteiligte Mitarbeiter eine Unterschrift auf ein Papier leisten, dieses wurde dann mittels Filmmatritze in die bereits vorhandene Gußform geätzt. So entsteht auf der Gehäuseinnenseite ein Effekt mit erhabenen Unterschriften. Diese erste Master-Gußform lebte jedoch nicht lange und es wurden nur die ersten 70.000 Apples so gegossen. Danach kam eine zweite Form, bei der man nicht mehr den teuren Aufwand der nachträglichen Ätzung betrieb. Diese Master-Gußform diente dazu um die eigentlichen Gußformen damit herzustellen, in welche dann immer die Jahreszahl in Form einer TÜV-Plakette eingraviert wurde. Es gab davon 4 oder 5 Tochter-Formen (bin mir aber nicht ganz sicher mit der genauen Zahl) aus denen dann die Gehäuse gegossen wurden.

Vielen Dank an Macmoni für die Informationen.

Hier noch ein paar Englishe Info zu den "Signature Macs" :

The Plus and earlier all had the signatures of the original Macintosh development team molded into the back of the case. Many of the SEs had the same signatures, and some of the SE/30s had them. The Classic and Classic II did not have any signatures. The IIci has signatures of its development team on the casing underneath the motherboard. The IIfx doesn't have signatures, but the names of the developers are printed on some of the motherboards near the back of the power supply.

2 * Info Source

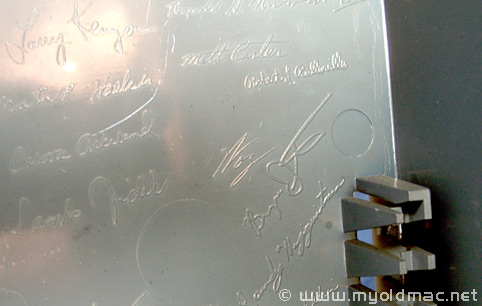

Hier die Unterschrift von "WOZ" Wozniak im Macintosh Plus. Sehen Sie hier das ganze Photo.

Es gab noch Unterschriften im Portable, IIGS, Anniversary-Spartakus, und iMac. Nach oben.

Die spezielle Tastatur für die ersten Mac´s

Diese Mac´s haben einen speziellen Tastaturanschluss der an einen Telefonanschluß erinnert. Das Kabel ist seltener als die Rechner selber, jedoch hat jeder bessere Elektroniker mit Crimp-Zange und Seitenschneider das Kabel in 3 Minuten hergestellt. Manche gut sortierte Elektronik-Versandhäuser oder -Ketten bieten diese Komponenten oder ganze Kabel für ein paar Euro an.
Die Maus dieser Mac´s ist noch seriell, anders als die normalen ADB Mäuse der SE´s. Nach oben.

Achtung: Niemals Apple II Laufwerke an Mac´s anschließen!

Obwohl der Macintosh einen passenden Anschluß für ein 5.25 Zoll Laufwerk hat, darf man diese alten Laufwerke nicht anschließen. Sie könnten den Controller des Mac beschädigen. Schließen Sie nur 3.5 Zoll Laufwerke für 800k oder Apple SuperDrives an den Mac an.

Es gab jedoch auch modifizierten 5,25 DOS Laufwerke, die man anschließen konnte, das hatten die Leute gekauft, die ein PC DOS Laufwerk mit der entsprechenden Erweiterungskarte z.B. für den Mac II oder SE nutzen wollten, jedoch war im Gehäuse der 128 bis Plus kein Platz für diese Karte...und so gab es diese Floppies mit integrierter Karte eine Zeit lang zu kaufen. Nach oben.

Achtung: Die Lüftungsschlitze der Knubbelmacs!

Die Lüftungschlitze am Boden und auf der Gehäuseoberseite des Mac dürfen nie abgedeckt werden. Sonst überhitzt der Mac innerhalb weniger Zeit und Teile schmoren durch. Dann ist Ihr Mac stark beschädigt und eine Reparatur wird nötig sein. Dies gilt besonders für die MacPlus, 512k, 128k und den Mac 1984, die keine Lüfter eingebaut haben. Ich habe einen Mac Gehäuse mit nachträglich eingebautem Ventilator – eine gute Lösung, um den Mac vor zuviel Hitze zu schützen. Achten Sie aber bitte darauf, ob im Inneren Ihres Macintosh die Unterschriften der Entwickler eingeprägt sind. In diesem Fall sollten Sie auf den Einbau verzichten und sich über diese Rarität freuen. Laut Spezifikation kann man den Mac aber bis 45°C und 90% rel Feuchte betreiben. Steve konnte die summenden Lüfter nie ausstehen. Als Zen-Anhänger war er immer bemüht eine möglichst leise Umgebung um sich zu haben. Nach oben.



Quellen:

[1] Macmoni

[2] http://macfaq.org/hardware/misc.shtml
