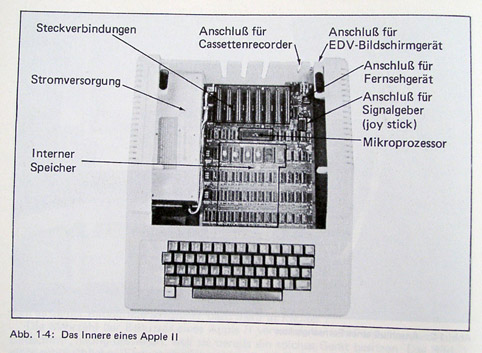

Das Innere des Apple II
![](picts/AppleII-Was-ist-Was.jpg)
Hier die einzelnen Teile eines Apple II: Mikroprozessor,
Interner Speicher, Stromversorgung, Steckverbindungen,
Anschlüße für: Cassettenrecorder,
EDV-Bildschirmgeräte, Fernsehgeräte und
Joysticks.
Nach oben.

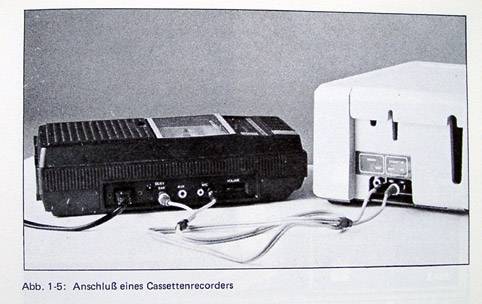

Anschluß eines Cassettenrecorders
![](picts/AppleII-tape.jpg)
Das Tapedrive wird direkt an den hinteren Port
für das Kassettenlaufwerk angeschloßen.
Nach oben.

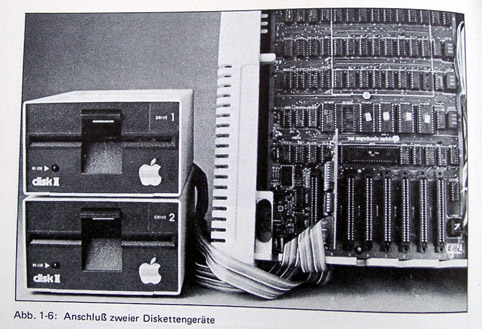

Anschluß von Disk
Drives an den Apple II
![](picts/AppleII-Drives.jpg)
Es muß ein "Drive
Interface" in den Apple eingesetzt werden,
diese gibt es von Apple und Drittherstellern.
Sie unterstützen meistens 2 Laufwerke.
Nach oben.

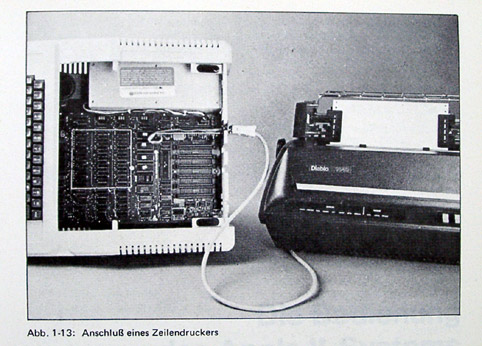

Anschluß
eines Druckers an den Apple II
![](picts/AppleII-printer.jpg)
Es ist ggf eine Druckerkarte (Centronics oder Grappler+)
zu installieren.
Nach oben.

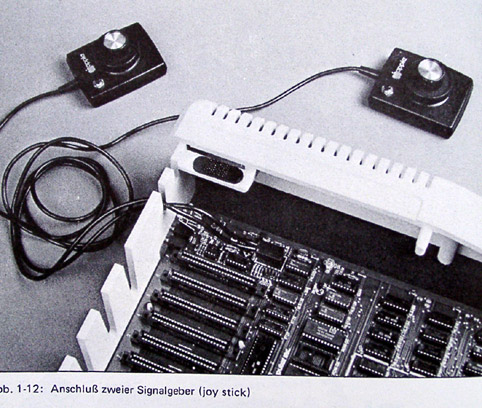

Anschluß von Joysticks
an den Apple II
![](picts/AppleII-joysticks.jpg)
Man kann die Joysticks
(Signalgeber) direkt auf das Motherboard
des Apple II stecken.
Nach oben.

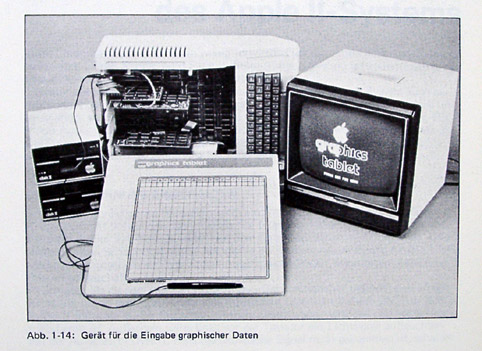

Anschluß von Graphik
Periperie an den Apple II
![](picts/AppleII-Graphic.jpg)
Nach oben.
![](picts/AppleIIBenutzerhandbuchCover.jpg)
Alle Photos sind entnommen aus dem Apple II Anwenderbuch
von Lon Poole, McNiff und Cook. Sie können
das Buch hier
kaufen.
